TOMI3-PLUS使用手册


感谢您选用TOMI3-PLUS智能无线充电设备

产品概

  • 本产品专为摩托车搭载手机的同时为手机充电而设计,适用于多款BMW具有原厂导航供电座车型(GARMIN)直接安装使用;搭配另行选购的TOMISHIRO配套安装部件后可适用于更多车型安装使用(垂询TOMISHIRO品牌套装产品进行了解)。

  • 产品具有防水设计,适用于全天候户外使用,防水级别为IP65可直接使用高压水枪进行清洗(清洗前请确认USB防水塞已完全盖好入位)。

  • 产品兼容适配绝大多数智能平板手机使用。解决用户在长途摩旅中使用手机导航的手机电量续航问题


产品特点

  • 本产品外壳采用ABS+PC材质,其他内外部件包括耐候橡胶、硅胶、尼龙材料等,遵循户外使用标准而制造,设备通过了暴晒、淋雨、高温+70摄氏度、低温-40摄氏度等环境测试,符合户外极端条件下设备的可用性及可靠性要求

  • 完全兼容BMW原厂导航供电座(GARMIN)适配使用;配合TOMISHIRO安装套件可适配更多车型安装使用。

  • 背部镀金连接器件可确保供电性能稳定可靠

  • 多重电路保护功能,电路特性可提供异物检测、过压保护、过流保护、过热保护、手机充满保护等。

  • 可提供高效15W无线充电功率,无线充电时手机在完全亮屏导航的状态下仍能够确保手机电池保持充沛的电量。

  • 智能充电功能,微控制单元(MCU)可对充电电流进行动态调整,在手机电量较低时可进行全功率快速充电,并根据手机放电情况智能调整输出电流;在手机电量即将充满时调整为涓流充电状态(低电流);在手机充满时自动停止充电,以保护手机电池的稳定性,在充电时受损

  • 提供两路USB供电输出接口,其中一个USB为QC3.0智能协议接口,支持5V、9V、12V输出,可用于为超低电量的手机进行快速充电并确保手机不会发热;另一个USB出接口为标准的5V~2A输出,可为其他USB设备进行供电/充电使用(如使用USB供电的行车记录仪、充电宝充电、蓝牙耳机充电以及更多使用USB供电的设备使用)

  • 隐藏式无线充电开关,可控制无线充电功能的开启或关闭,为不适用于持续无线充电的场景而设计(如超高温环境下太阳光直射手机时可能因持续为手机充电而导致手机关机保护,在此情形可临时关闭无线充电功能

  • 无线充电指示灯可使充电状态一目了然,蓝色指示灯为无线充电停止状态,红色指示灯为充电状态,无线充电功能和指示灯可通过长按开关实现完全关闭(通过设备背部的开关进行控制)

  • 卡扣锁装置越野模式可以确保手机搭载的安全,当开启锁止功能后手机将无法从支架上意外(此功能适用于非铺装路面)

  • 可适配绝大多数手机使用不因误触手机边缘按键而影响使用;本产品设计兼容尺寸4.2-6.5英寸(最大可搭载7寸手机)

  • 所有与手机接触的部位均为软胶材质,具有一定的高频震动过滤作用,最大程度保护手机受损

  • 顶部中央开口设计使取放手机时的操作更为轻松快捷

  • 带有手机壳仍然确保无线充电功能可用(金属或含有金属物质的手机壳除外)


  • 电器参数

  • 输入电压:直流9~15V

  • 工作电压:直流7.2V(充电工作电压)

  • 最大工作电流:4A

  • 无线输出功率:15W

  • 无线感应距离:6MM(可穿透小于3.5MM的手机壳)

  • USB1(上/黑色)输出电压:直流5V

  • USB2(下/橙色)输出电压:直流5V9V12V

  • 过热保护温度:+65摄氏度

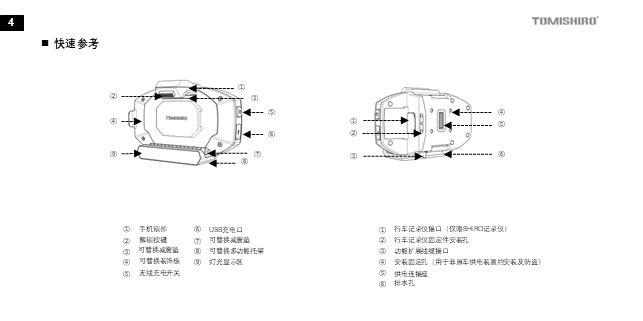

产品图示


正视图


1、工作指示灯

2、限位硅胶

3、无线充电区域

4、手机卡扣

5、锁止开关





后视图


1、安装卡槽

2、固定螺母

3、供电连接针

4、防水橡胶

5、开关按键




侧视图


1、USB防水盖

2、USB1/标准5V~2A输出

3、USB2/QC3.0输出(支持5V\9V\12V)





使用说明

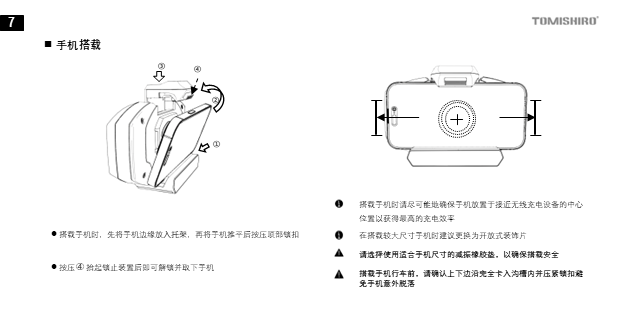

放置/取下手机

  • 建议以下步骤放置手机

将手机横置,单手捏住手机的上边沿

将手机下边沿先行放置在活动卡部件上;

向下按压手机,使活动部件下移,当手机下移至上边沿低于充电设备的上边沿时向后将手机推,使手机上边沿卡入充电设备顶部的卡槽内。

  • 建议按以下步骤取下手机:

从顶部中央开口处捏住手机上边沿

向下按压手机后向前拉起,使手机上边沿脱离充电设备

将手机取下

注:手机支架的上边沿和锁扣位置的边沿橡胶为适配绝大多数的手机而设计,不夹紧手机而误触手机边缘的按键而影响使用,如您在使用本产品发生上述情况请检查手机放置是否完全入位或将手机调转方向观察入位情况,如仍产生误触手机按键情形请与TOMISHIRO经销商取得联系获得更多的解决方案。

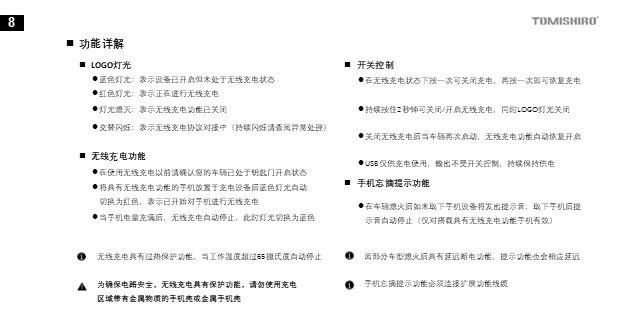

  • 关于灯光

  • 蓝色灯光:表示无线充开启,但未处于无线充电状态

  • 红色灯光:表示无线充电进行中

  • 灯光熄灭:表示无线充电功能已关闭

  • 灯光交替:表示无线充电协议对接中

注:一些车型在熄火后无线充主机灯光仍然保持长亮20-30秒,这是车辆ACC供电控制延时功能的作用,当ACC供电停止后无线充主机供电切断,灯光跟随熄灭。

  • 无线充电/开关控制

  • 在使用无线充电以前请确认您的车辆已处于供电状态(钥匙门开启),同时无线充电设备顶部的蓝色灯光亮起

  • 将具有无线充电功能的手机放置于无线充电设备,此时蓝色灯光自动切换为红色灯光,表示无线充电进行中手机同步显示充电正在进行中

  • 注:个别型号手机出现蓝色灯光与红色灯光断续交替闪烁的情形,表示手机与无线充电设备正在进行充电协议对接的过程,持续几次后红灯持续亮起可正常保持充电

  • 当手机电量充满时(手机电量100%),无线充电自动停止,此时指示灯由红色灯光切换为蓝色灯光

  • 在无线充电状态下如需关闭/开启无线充电功能可按一次设备背部开关按键,此时灯光切换为蓝色,表示无线充电已经关闭,手机充电同步停止;如需再次开启无线充电功能可再按一次设备背部开关按键,此时灯光切换为红色,手机充电同步开始

  • 如需完全关闭无线充电和灯光可持续按住设备背部开关按键2秒钟,此时无线充电功能关闭同时灯光关闭

  • 注:无论无线充电设备处于开启或关闭及灯光开启或关闭状态,当车辆电源切断重新恢复供电后,无线充电设备都会恢复至初始的待机状态(无线充电开启、蓝色灯光开启)


  • USB输出接口

  • 本设备提供了两路USB输出接口不受无线充电的影响可同时使用;USB接口不受背部开关的控制,即便是无线充电完全关闭的状态下,USB接口仍可持续提供供电功能。

  • 上方USB接口(黑色)为标准的5V,2A的直流输出,该接口为任意5V供电设备提供稳定的电源输出,如为充电宝充电、蓝牙耳机充电、行车记录仪供电使用等。

  • 下方USB接口(橙色)为高效的QC3.0协议输出接口,该接口提供5V、9V、12V的输出电压,除可为任意5V设备供/充电以外还具备高速充电的特性,可以用于使超低电量的手机快速地恢复电量

注:USB1/USB2口/无线充电功能可同时使用,在所有输出同时使用的情形下为确保无线充电的性能,其他2个USB口的输出电流将被限制,USB口的充电性能将会降低,但这不会影响用电设备的正常使用。


  • 安全锁止装置

本产品具有安全锁止装置,该装置为确保将手机活动锁扣牢固地锁止而设计,以确保不受外力的影响使手机意外脱落。

  • 将支架底部的搬把置于左侧位置为锁止状态

  • 将支架底部的搬把置于右侧位置为解锁状态

注:为确保可靠锁止搭载手机时拨动锁止搬作用较大(未放置手机时作用力较小)符合设计要求,该应力作用于活动部件,不触及手机

非锁止状态可用于搭载手机行车,通常用于铺装路面或发动机振动较小的车型使用,但不排除因突发颠簸或因其他外力而导致手机脱落的可能,建议所有车型在搭载手机时将锁止装置置于锁止状态,否则在通过减速带等突发颠簸路面会发生手机脱落的可能)

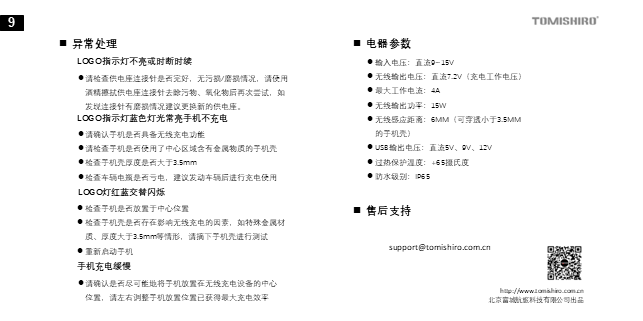

异常处理

  • 蓝色灯光时断时续

  • 请将无线充电设备从供电座上取下,检查供电座/或原厂供电座的连接针是否完好无污损/磨损情况,请使用酒精擦拭供电座顶部的四根连接针去除污物或氧化物后再次安装无线充电设备再次尝试使用;如发现连接针有磨损状况,建议更换新的供电座或联系TOMISHIRO经销商获得维修服务

  • 蓝色灯光常亮手机不充电

  • 确认您的手机是否支持无线充电功能

  • 请检查手机背部是否有金属物质,其中包括金属手指环、金属磁吸(苹果内置除外)、镜头边缘烫金装饰、含有金属物质的手机壳;检查手机壳厚度是否大于3.5MM

  • 请检查车辆电瓶是否亏电,建议发动车辆后进行充电使用

  • 红、蓝灯光持续交替闪烁,手机不充电

  • 请检查手机是否放置于尽量靠近无线充电设备的中心位置

  • 请检查手机是否存在异常,如特殊/金属材质、厚度大于3.5MM情形,请将手机壳脱下后尝试无线充电,确认无线充电正常后再次安装手机壳进行测试

  • 无线冲充电时车辆提示无线钥匙丢失

  • 个别车辆在使用无线充电时车辆提示无线钥匙丢失,这是由于钥匙放置位置在无线充电反射区域内造成无线干扰,如果您的车辆出现上述情况,请不要将电子钥匙放置在油箱储物盒或油箱包内,建议放置在骑行服兜内或尾箱中。



安装使用时的注意事项

  • 请勿将本产品倒置安装,活动部件锁止装置的缝隙可能因进水而使产品内部产生积水。

  • 在采用背部拧入固定螺栓的安装方式时,螺丝扭力不宜过力,过力将会拉伤产品背板甚至变形。

  • 本产品具有内外双层防水设计,可有效应对日常淋雨、洗车等使用场景,但在洗车时请确认USB橡胶塞应完全封闭在有USB设备连接状态下,使用高压水枪冲洗会产生进水的可能

  • 产品内部电路表面具有防水处理,可避免因温差产生凝结的水气对电路产生的影响;在USB接口处连接了其他设备的情形下,不排除因接驳连接插头及持续降雨而导致通过USB引流进水的可能,在此环境下建议根据实际情况选择将USB盖盖好,以防止进水的可能

  • 本产品的设计/制造防水级别为IP65该防水级别不可将产品浸泡水中。

  • 产品表面具有特殊涂层处理,清洁时可使用清水或清洁擦拭,请勿使用酒精或者腐蚀性溶剂进行清洗。

  • 本产品USB输出端口为5V设备充电/供电而设计,请勿改装连接大功率设备进行供电。


更多产品详情可访问:http://www.tomishiro.com.cn进行了解




*用户须知

1、      请勿在行车时操作手机以及Tomishiro产品,这可能会给您带来危及人身安全的隐患,造成人员伤亡等事故。

2、      在使用产品时请确保已经将所有活动部件妥善安置并固定,并确保产品正确安装牢固。

3、      在使用TOMI系列产品时,行车前请确保手机已经正确卡入槽位后再行驶,行驶过程中注意由于坑洼道路的剧烈颠簸、高速行驶的风阻对抗等原因可能会造成手机脱落的风险。

4、      Tomishiro产品系列活动部件拉动时不可过度用力,过度拉动或旋转或错误使用可能会导致产品变形或损坏。

5、      如发现产品有螺丝松动、橡胶脱落、活动部件裂痕松动等一切影响产品正常使用情形请不要继续使用产品,请尽快与Tomishiro或合作服务商联系维修。

6、      Tomishiro产品质保包含电路功能的质量、产品结构功能的质量。耗材类产品、赠品在交付用户时确保质量完好可用,但不承担质保服务。(耗材类产品具体包括:橡胶垫、USB口盖;赠品包括:车贴、粘贴类部件产品、充电线缆等)

7、      Tomishiro产品系列包含但不仅限于TOMI3-W/L及其套装和相关配件产品及后续升级和迭代产品系列,如涉及用户自行安装,请务必参阅官方建议(书面说明或视频等)在安装时注意固定螺丝等部件拧紧到位;涉及电路布线、连接器件所采用的材料、配件、技术规范等须确保参照符合相应的技术标准范围内。

8、      Tomishiro产品系列因使用场景的特殊性,车辆行驶、清洗、养护时可能遇到各种情况,这一切都会造成安装部件的松动、脱落等等,请务必定期在每次行车前查看、定期(建议每月)养护产品设备,以保证设备正常使用。

9、      请在洗车时确认Tomishiro产品的防水部件(USB防水塞等)均已入位扣好,否则可能导致产品损坏。

10、    Tomishiro产品系列涉及与汽车或摩托车相关,属户外运动、交通运输等高风险类,请妥善安装和使用该产品,以最大程度避免人身伤害和财产损失。

11、    Tomishiro产品提供自购买之日起一年的免费质保服务,质保服务包括维修、更换等形式,质保服务针对产品自身质量而影响正常功能使用的情形,但不包含因人为损坏、使用不当或外界因素造成的损坏。





*免责声明

*以下所描述的“产品”特指Tomishiro产品;

*以下所描述的“我方”特指售卖商、代理商及生产制造商;

*您在使用Tomishiro产品时则视为已知并接受以下免责声明。

1、在您知晓《用户须知》并正确使用我方产品的前提下我方只针对产品本身质量问题负责,对使用本产品过程中非因产品本身质量问题产生的其他一切损失我方不予以负责。

2、由于在行车中操作产品而造成的事故以及人身伤亡或经济损失等我方不予以承担责任。

3、由于未正确合理安装产品、安装时未紧固产品固定螺栓等原因导致的财产损失我方不予以承担责任。

4、用户自行拆卸产品以及自行维修本产品所造成的产品损坏或其他损失我方不予以承担保修责任以及其他责任。

5、由于用户自行改变产品结构、改装、超范围使用、超越最大技术参数负载使用、擅自修改连接电路等情形造成的财物损失我方不予以承担责任。

6、在使用TOMI系列产品时未正确放置手机或未确保手机牢靠卡入槽位的情况下行车时造成手机跌落的损失我方不予以承担责任。

7、在使用TOMI系列产品时由于剧烈颠簸或者车辆飞跃等情形导致手机跌落造成的损失我方不予以承担责任

8、由于受外力因素以及未正确使用产品时(用于非搭载手机使用的情形等)导致的产品损坏我方不予以承担保修责任和其他损失。

9、未在使用产品前确认产品部件的良好状态仍然使用产品所造成的人身及财产损失我方不予以承担责任。

*Tomishiro保留对该免责条款的最终解释权



TOMI3-W使用手册


感谢您选用TOMI3-W智能无线充电设备


20220208




产品概述

      本产品设计适用于摩托车安装使用,配合TOMISHIRO搭载支架可以适用于更多使用场景,如乘用车、室内环境等。产品具备防水设计,您可以放心地在户外使用,防水级别IP67,可使用高压水枪直接进行冲洗(冲洗前请确认右侧USB塞完全盖好入位)。本产品设计仅用于手机的搭载以及充电使用,非其他用途。


产品特点

  • 本产品外壳采用ABS+PC材质制造,具备户外使用要求,通过暴晒、雨淋、高温+70摄氏度、低温-40摄氏度环境等条件测试,以确保产品能够符合户外使用的安全性以及可靠性;
  • 产品具备智能充电功能,电路部分可提供异物检测、过压、过流、过热、充满保护等;
  • 本产品最大兼容15W无线充电功率;
  • 适配手机尺寸为4.2英寸至6.5英寸;
  • 可单手快捷地放置、取下手机;
  • 具备双USB供电接口可为其他5V用电设备进行供电或充电使用。


电器参数
  • 输入电压:直流 9V—15V
  • 无线充电功率:15W
  • 无线感应距离:6MM

  • USB输出电压:5V 2A(最大)
  • 过热保护温度:+65 摄氏度


产品部件说明


图一【TOMI3正面图】




图二【TOMI3背面图】



无线充电装置功能说明


  • 图一、图二为TOMI3无线或有线充电主机,该部件可用于在支撑搭载手机的同时为手机进行无线(需手机支持)或者有线充电方式进行充电。(充电输出参数另见“电器参数”说明)。
  • 在为手机进行无线充电的同时两个USB输出端口可同时为其他设备进行供电或充电使用。
  • 手机在进行无线充电时如果接驳USB输出端口,手机无线充电功能将自动停止,切换为有线方式充电;当拔下USB端口后手机自动恢复成无线充电模式,注:无线充电方式会存在约15%~25%的功耗损失(根据手机尺寸与无线充电线圈尺寸匹配程度而定,因此有线充电方式的充电速度将大于无线充电,在手机严重低电量的情况下可使用线充方式进行快速充电)。
    *异物保护功能:为了防止设备空载输出,无线充电感应区具有金属异物检测功能,当有金属物质在无线感应区时,设备将停止无线输出进入保护状态。因此,在使用无线充电功能前请确认您的手机壳为非金属材质或壳体内、外没有金属物质。
    *过热保护功能:无线充电路具备过热保护功能,当充电设备温度或者手机温度超过+65摄氏度时设备进入保护状态,将停止无线充电功能。



无线充电装置使用说明

*在使用本产品进行无线充电以前,请再次确认您的手机背面没有金属物质!
  • 放置手机:本产品的设计操作方式是使您能够单手快捷地进行手机的放置或取下的操作。我们推荐手机放置的方式是将手机横置,单手捏住手机的上边沿,将手机的另一个边先行放置在红色活动卡口上方,然后向下推动手机,使活动卡键下移,当手机下沉到低于充电设备的上边缘时向后将手机推平,使其上边缘卡入充电设备的卡槽中。(如下图所示




注:请您在确保手机完全安全卡入卡槽后再行驶车辆,否则会有手机脱落的风险!

  • 在确认车辆供电正常的情况下,当手机卡入卡槽后无线充电设备将自动对手机进行无线充电,在即将充满电前(约95%电量时)无线充电电路后无线充电电路将自动停止充电。

  • 取下手机时,您可以单手从无线充设备中心开口位置向下按压手机边缘,直接将手机取出。当手机取出后,无线充电功能自动停止工作,充电功能停止后整套系统将不再消耗车辆电源电量。



*用户须知

1、      请勿在行车时操作手机以及Tomishiro产品,这可能会给您带来危及人身安全的隐患,造成人员伤亡等事故。

2、      在使用产品时请确保已经将所有活动部件妥善安置并固定,并确保产品正确安装牢固。

3、      在使用TOMI系列产品时,行车前请确保手机已经正确卡入槽位后再行驶,行驶过程中注意由于坑洼道路的剧烈颠簸、高速行驶的风阻对抗等原因可能会造成手机脱落的风险。

4、      Tomishiro产品系列活动部件拉动时不可过度用力,过度拉动或旋转或错误使用可能会导致产品变形或损坏。

5、      如发现产品有螺丝松动、橡胶脱落、活动部件裂痕松动等一切影响产品正常使用情形请不要继续使用产品,请尽快与Tomishiro合作服务商联系维修。

6、      Tomishiro产品质保包含电路功能的质量、产品结构功能的质量。耗材类产品、赠品在交付用户时确保质量完好可用,但不承担质保服务。(耗材类产品具体包括:橡胶垫、USB口盖;赠品包括:车贴、粘贴类部件产品、充电线缆等)

7、      Tomishiro产品系列含但不仅限于TOMI3-W/L及其套装和相关配件产品及后续升级和迭代产品系列,如涉及用户自行安装,请务必在安装时注意固定螺丝等部件拧紧到位;涉及电路布线、连接器件所采用的材料、配件、技术规范等须确保参照符合相应的技术标准范围内。

8、      Tomishiro产品系列因使用场景的特殊性,车辆行驶、清洗、养护时可能遇到各种情况,这一切都会造成安装部件的松动、脱落等等,请务必定期在每次行车前查看、定期(建议每月)养护产品设备,以保证设备正常使用。

9、      请在洗车时确认Tomishiro产品的防水部件(USB防水塞等)均已入位扣好,否则可能导致产品损坏。

10、    Tomishiro产品系列涉及与汽车或摩托车相关,属户外运动、交通运输等高风险类,请妥善安装和使用该产品,以最大程度避免人身伤害和财产损失。如不幸发生相关意外,与本品牌及销售渠道和门店(含线上、线下)无关,由用户自行承担。

11、    Tomishiro产品提供自购买之日起一年的免费质保服务,质保服务包括维修、更换等形式,质保服务针对产品自身质量而影响正常功能使用的情形,但不包含因人为损坏、使用不当或外界因素造成的损坏。





*免责声明

*以下所描述的“产品”特指Tomishiro产品;

*以下所描述的“我方”特指售卖商、代理商及生产制造商;

*您在使用Tomishiro产品时则视为已知并接受以下免责声明。

1、在您知晓《用户须知》并正确使用我方产品的前提下我方只针对产品本身质量问题负责,对使用本产品过程中非因产品本身质量问题产生的其他一切损失我方不予以负责。

2、由于在行车中操作产品而造成的事故以及人身伤亡或经济损失等我方不予以承担责任。

3、由于未正确合理安装产品、安装时未紧固产品固定螺栓等原因导致的财产损失我方不予以承担责任。

4、用户自行拆卸产品以及自行维修本产品所造成的产品损坏或其他损失我方不予以承担保修责任以及其他责任。

5、由于用户自行改变产品结构、改装、超范围使用、超越最大技术参数负载使用、擅自修改连接电路等情形造成的财物损失我方不予以承担责任。

6、在使用TOMI系列产品时未正确放置手机或未确保手机牢靠卡入槽位的情况下行车时造成手机跌落的损失我方不予以承担责任。

7、在使用TOMI系列产品时由于剧烈颠簸或者车辆飞跃等情形导致手机跌落造成的损失我方不予以承担责任

8、由于受外力因素以及未正确使用产品时(用于非搭载手机使用的情形等)导致的产品损坏我方不予以承担保修责任和其他损失。

9、未在使用产品前确认产品部件的良好状态仍然使用产品所造成的人身及财产损失我方不予以承担责任。

*Tomishiro保留对该免责条款的最终解释权



*感谢您选用TOMI3无线充电设备!




供电装置功能说明

  • 图三为M-POWER供电装置,该部件用于为无线充设备进行供电使用,M-POWER为充电设备提供了稳定的电压输出功能,可对摩托车电源输出提供恒流稳压的作用,确保无线充电设备工作更加稳定可靠;该设备内部具备感应供电保护功能,当无线充电装置卸下时供电输出断开,确保车辆电源处于保护状态。



图三【M-POWER正面图】

  • M-POWER在提供供电保护的同时,提供无线充电装置与车辆的安装固定作用,固定螺栓穿过防震胶垫在固定基座的配合下起到固定防震的作用。



M-POWER使用说明


  • 在安装无线充电装置时先将TOMI3的与M-POWER的进行对接,在确认卡入槽体内后,将无线充电装置推入上方的位置,固定卡口会自动卡入并将无线充电装置固定。(注:请在卡入后确认顶部红色卡槽完全入位,否则无线充电装置存在脱落风险!




  • 如需要取下无线充电装置时,只需用力按压听到“咔”声后无线充装置即可取下,取下后供电装置自动进入断电保护状态。


无损改装线缆的安装


TOMISHIRO提供了在原车点烟器末端插头取电的连接线缆,以实现无损安装的目的,用户只需将原车点烟器后端的插头拔下,将TOMISHIRO的电缆直接对插即可完成改装,连接方式如下图所示:
